РГСП - 3 М3 ПОДЗЕМНЫЙ

Скачать опросный лист
Скачать каталог
Описание:

В производственной сфере широко применяются подземные горизонтальные стальные резервуары. Среди них РГСП-3 – емкости с объемом в 3 м3, изготовленные из стали. Они отправляются заказчику в готовом виде и устанавливаются в заранее подготовленный котлован. Специальные опоры, которые называют ложементами, позволяют обеспечить надежное крепление конструкции к бетонному основанию. Соединение производится анкерными болтами и металлическими хомутами. Благодаря этому опустошенный РГСП-3 не всплывает если под землей протекают грунтовые воды.

Для чего и как используется

С применением установленных под землей горизонтальным образом резервуаров на 3 м3 происходит хранение, выдача и приемка жидких веществ. Это может быть предназначенная для питья вода, продукция из нефти и другие жидкости без агрессивных свойств с плотностью, не превышающей 1 т/м. Размещать в подземных баках можно и предназначенную для тушения пожаров воду. Если в резервуары заливается горючая жидкость, их нужно заземлить. Такая необходимость связана с появлением искр при образовании статического электричества.

    Технические характеристики:

    НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ
    Давление, МПа налив
    Давление в теплообменном устройстве, МПа 0,4
    Температура, °С* от 0 до 90*
    Допустимая минимальная температура стенки резервуара, °С:
    Ст3пс4 минус 40
    09Г2С-8 минус 60
    Внутренний диаметр, Dв, мм 1600
    Длина, L, мм 2785
    Расстояние между опорами, L1, мм 2410
    Длина цилиндрической части, L2, мм 2500
    Расстояние до штуцера дренажа, L3, мм 1830
    Толщина корпуса, S/S1, мм 4/8
    Ширина, В, мм 1800
    Высота, Н, мм 2835
    Высота при транспортировке, Н1, мм 2050
    Площадь поверхности теплообмена, м2 2,0
    Масса, кг 1540
    Установленный срок службы, лет 10
    Сейсмичность по 12-ти балльной шкале, балл, не более 6
    Группа резервуаров по ОСТ 26 291-94 5a
    Рабочая среда Темные нефтепродукты
    (токсичная, класс опасности 4 по ГОСТ 12.1007-76
    взрывоопасная, категория 11А по ГОСТ Р 513330.11-99;
    группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
    Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

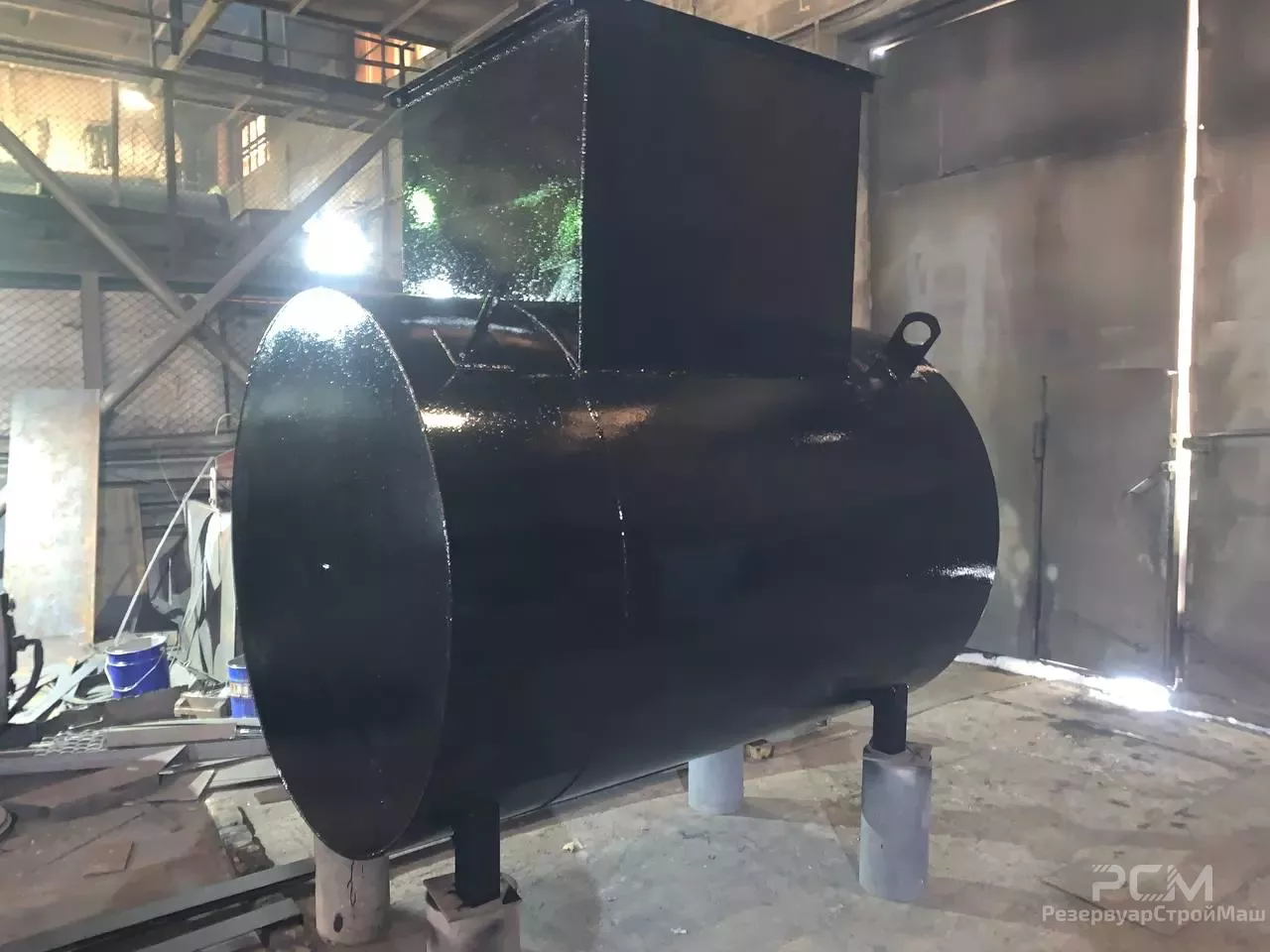

    Конструкция РГСП – 3 м3

    РГСП-3 – это цилиндрический бак, собранный из обечаек. Каждая из этих деталей скрепляется между собой автоматической сваркой. В составленном проекте подробно описываются все конструктивные особенности изделия. Согласно ему дно горизонтального резервуара может быть выполнено в форме эллипсиса или конуса. Стандартная конструкция оснащена технологическим колодцем, обеспечивающим доступ в емкость, и приемно-откачивающими патрубками. В соответствии с требованиями и потребностями заказчика она может дополняться различным оборудованием, лестничными и смотровыми площадками и другими элементами.

    Изнутри конструкция резервуара усиливается ребрами жесткости, предупреждающими ее деформацию под давлением грунта. Цилиндрические РГСП-3 изготавливаются с одной или несколькими секциями, где хранятся различные виды жидкости. Емкости производятся из стали СТ3 и 09Г2С или из нержавеющей стали. Материал выбирается с учетом температуры окружающей среды. Выполненные из нержавеющей стали резервуары применяются для хранения чистой питьевой воды.

    В соответствии с пожеланиями заказчика РГСП-3 оснащается теплоизоляцией или системой обогрева. Дополнительный теплоизоляционный слой способствует минимизированию потери тепла. Традиционно производится напыление с пенополиуретаном на наружной поверхности емкости.

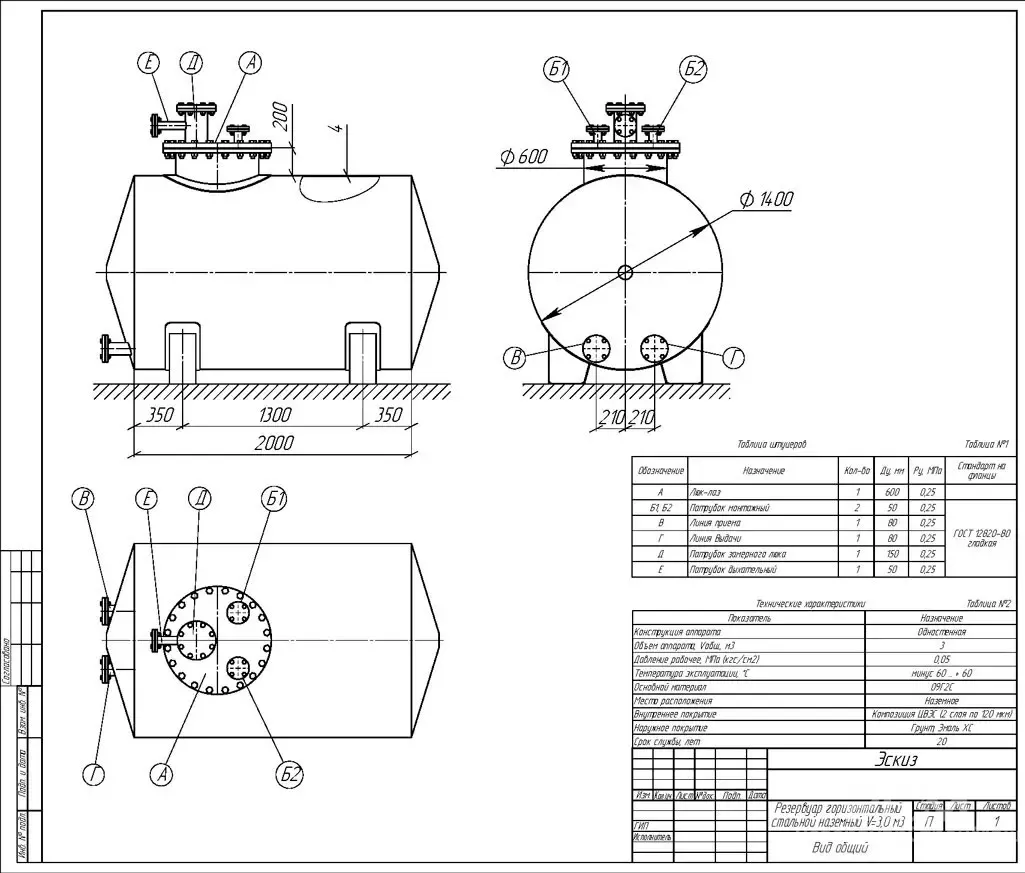

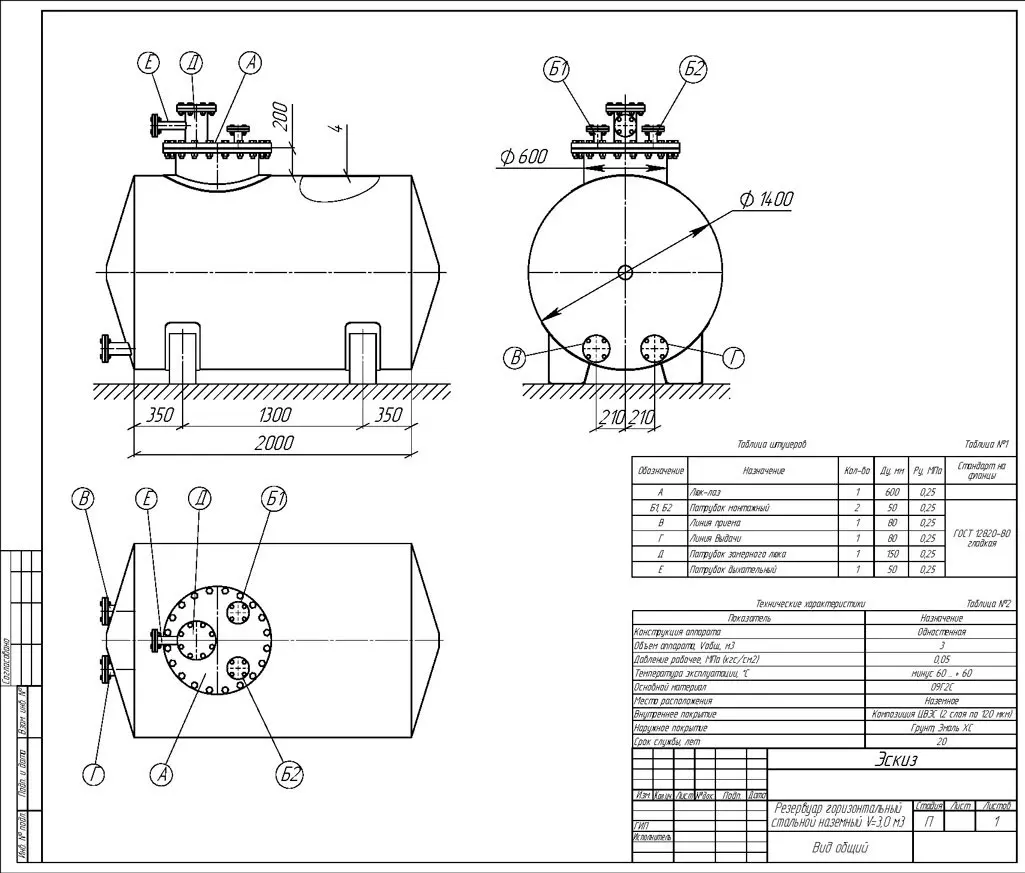

    Схемы:

    Как заказать?

    Как купить РГСП - 3 М3?

    Завод «РезервуарСтройМаш» изготавливает РГСП - 3 М3, как по отработанным типовым проектам, так и по индивидуальным проектам Заказчика, когда клиент хочет интегрировать в свой бизнес нестандартное решение, отвечающее исключительно его, конкретным, требованиям.

    Чтобы создать заказ на изготовление РГС, Вы можете воспользоваться любым удобным способом связи:

    • позвонить по телефону бесплатной горячей линии 8 (800) 600-18-22;
    • отправить запрос или заполненный опросный лист на электронную почту zakaz@rsm-mash.ru;
    • воспользоваться формой "Заказать обратный звонок", указать контактные данные Вашего предприятия и специалисты завода «РезервуарСтройМаш» свяжутся с Вами в течение суток.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РГС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу РГСП - 3 М3, а именно:

    • предпроектную подготовку;
    • разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • строительно-монтажные работы;
    • доставку резервуаров и резервуарного оборудования;
    • комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.

    Стоимость

    Стоимость РГСП - 3 М3 зависит от многих технических параметров заказа.

    Базовой цены для сложного технологического оборудования к которому безусловно относится РГСП - 3 М3, не существует, поскольку отсутствует и стандартная комплектация, и в каждом конкретном случае цена формируется с учетом особенностей заказа, определением конструкции будущего РГСП - 3 М3, выбором материала, выбором способа антикоррозийной обработки, обогрева, теплоизоляции. Поэтому перед тем, как узнать стоимость изготовления, Вам необходимо заполнить опросный лист, указав назначение резервуара, желаемую комплектацию и другие важные сведения. Важно отметить что стоимость изготовления формируется из совокупности факторов в каждом конкретном случае.

    Чтобы сформулировать финансовые условия сотрудничества, специалист завода «РезервуарСтройМаш» должен четко понимать ряд технических параметров потенциального оборудования, необходимо знать объем, хранимый продукт, эксплуатационные параметры РГСП - 3 М3, специфику использования, регион эксплуатации и необходимость в комплектации дополнительным оборудованием.

    Также мы включаем в расчет стоимость строительно-монтажных и пусконаладочных работ, чтобы клиент мог детально понимать бюджет реализации проекта по изготовлению РГСП - 3 М3 под ключ.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РГС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу, а именно:

    • Предпроектную подготовку;
    • Разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • Строительно-монтажные работы;
    • Доставку резервуаров и резервуарного оборудования;
    • Комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.
