Типы сепараторов нефти и газа

Типы сепараторов нефти и газа

Сепаратор широко используется в нефтегазовой промышленности. Он устанавливается на предприятиях по добыче полезных ископаемых, на распределительных станциях или заводах по производству различных химических веществ. Внешне напоминает собой сосуд цилиндрической формы, расположенный горизонтально или вертикально.

Главная задача сепаратора – разделение веществ, которые через него проходят. Например, нефти и газа, а также удаление лишней воды.

Принцип работы сепаратора

В своей работе сепараторы основываются сразу на нескольких законах физики. Это центробежная сила, гравитация и инерция. Звучит сложновато, но на самом деле принцип работы весьма простой:

  • Гравитационный сепаратор. При попадании внутрь емкости нефти, основное сырье оседает на дне. А вот газ, как более летучая субстанция поднимается наверх, к крышке устройства. Соответственно, его легко вывести через вентиляционные трубы.
  • Инерционный сепаратор. Принцип действия примерно такой же, только ключевым параметром является не масса, а плотность материалов. Нефть более плотная, поэтому оседает на стенках и дне емкости, а газ, как менее плотное вещество, выводится из сепаратора.
  • Центробежный сепаратор. Поступающее сырье раскручивается внутри емкости. И опять же из-за разницы в плотности происходит разделение жидкой составляющей и газообразной.

Сама по себе сепарация происходит в несколько этапов, для этого емкость разделена на секции. Это сделано для того, чтобы более точно отделить одни вещества от других, исключив малейший осадок.

Помимо основной функции сепараторы также обладают еще целым рядом преимуществ:

  • Улучшают качественный состав конечного продукта;
  • Исходное сырье очищается от ненужных примесей и взвешенных частиц;
  • Нефтяной газ, отделенный в емкости, можно сразу использовать как исходное сырье для дальнейшего производства или как топливо. Для последнего используют факельный сепаратор, который сразу сжигает газ, отчего вырабатывается энергия для других целей на предприятии.
  • Во время перекачки очищенной нефти снижается гидравлическое сопротивление, а также пульсация в трубопроводе;
  • В целом возрастает безопасность всего нефтеперерабатывающего предприятия, так как оно начинает работать с очищенным сырьем;

К тому же дальнейшее использование нефтепродуктов (хранение или транспортировка) также будет проходить в лучших условиях. Например, очищенная нефть меньше теряет легких фракций.

Конструкция

Нефтегазовый сепаратор внешне очень похож на резервуар для хранения нефтепродуктов. Он имеет такую же цилиндрическую форму, поделенную внутри на несколько секций. Внешне конструкция может быть двух видов:

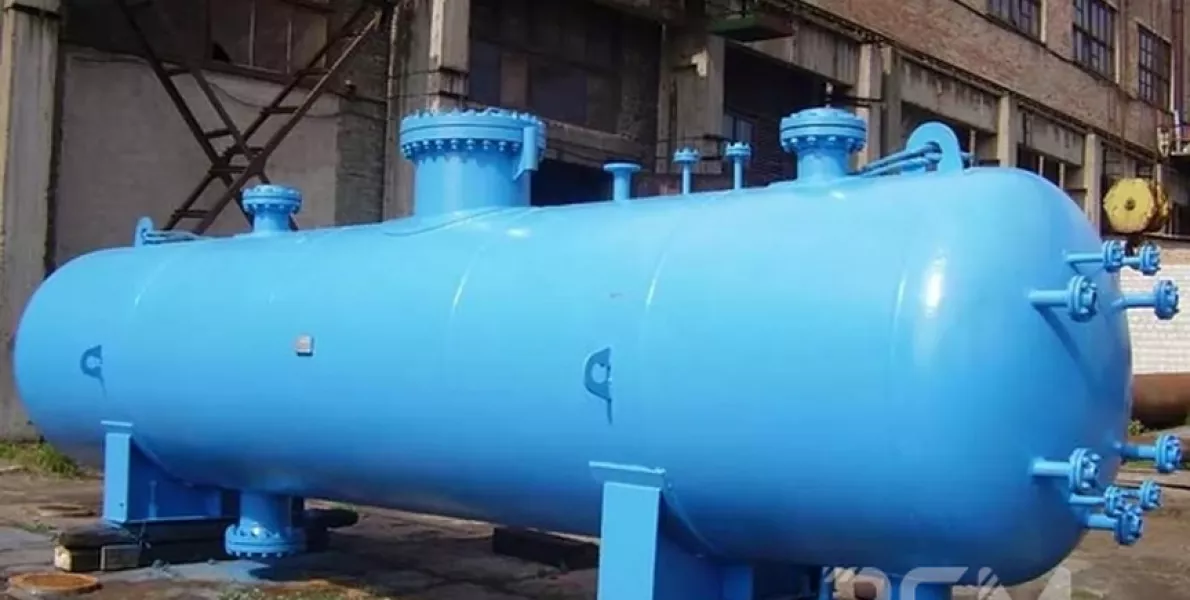

  • Горизонтальная. Емкость оснащена несколькими основными узлами. Это люк для проведения работ по обслуживанию, отверстие для подачи исходного сырья и два ответвления, по которым расходятся разные вещества (нефть и газ). Внутреннее пространство горизонтального сепаратора разделено на две «полки», расположенные под небольшим наклоном. Также обязательно в комплекте идут гаситель пены, устройство, которое предотвращает возникновение воронки, и отделитель жидкостей.
  • Вертикальная. По конструктивным особенностям особых отличий нет. И основные узлы все те же – люк, место входа сырья и места выхода отделенных веществ.

Горизонтальные сепараторы лучше справляются с задачами, когда надо переработать большие объемы нефти. Вертикальные предназначены в основном для небольших предприятий. Но зато имеют неоспоримые преимущества – занимают меньше места, их проще очищать от различных отложений, которые образуются в процессе сепарации.

Независимо от формы, есть еще она конструктивная особенность сепараторов. Они ставятся на основание и днище емкости находится на достаточно большом расстоянии от пола и земли. Также снизу с внешней стороны располагаются штуцера и патрубки. Они нужны, чтобы, во-первых, подавать и выводить из емкости рабочую среду. А во-вторых, к ним подсоединяется любое технологическое оборудование, например, измерительные приборы.

Классификация сепараторов

Все сепараторы можно разделить по 5 основным признаком. Это:

  • Расположение в пространстве. Мы уже говорили, что бывают вертикальные и горизонтальные емкости. А есть еще гидроциклонные – это разновидность горизонтальных емкостей. Согласно названию, сепаратор состоит из одноточных циклонов – в них нефтегазовая смесь разделяется на составляющие.
  • Внешний вид. Чаще всего сепараторы выглядят как цилиндры, но бывают емкости в виде сферы.
  • Фазы сепарации. Емкости бывают двухфазные, когда идет отделение газа от нефти. А бывают трехфазные, когда еще одним отделенным веществом становится вода.
  • Принцип работы. Сепаратор может быть центробежным, инерционным и гравитационным.
  • Рабочее давление. Тут три разновидности – до 0,6 мПа, в промежутке 0,6-2,5 мПа и свыше 2 мПа.

С учетом всего этого подбирается сепаратор, который наиболее оптимально подходит под конкретное предприятие.
